Lo ideal es tener el dibujo vectorizado para poder realizar el proceso de mecanizado en el Aspire, sin embargo a veces solo disponemos del dibujo en un formato comprimido como JPG, JPEG, BMP, GIF, PNG o TIF. Si este es el caso, debemos vectorizar dicho dibujo.
![](https://blogger.googleusercontent.com/img/a/AVvXsEi3NbE0i5fFQAaEaqxXTQdWf_EAH25pzRl4d2BywY0DkRRQjWF1saW9HKO6wGQSXQWYvy7E_L9hWLRmV9IwF7kMefWfUEUB2cxTCyfPUTogV2GVyEALl-K4cKWz8wrEauE-oaU_aR637M4pXP_wL2lOOX-n62B7nc5tM8uVc8CXpT7evojXj5WaiYZd=w400-h299) |
Importar dibujo No vectorizado |
![](https://blogger.googleusercontent.com/img/a/AVvXsEinGkseUABE5tL92330e39seSVCwQ8aeGaurjnp6dOajwoKEeiCi3yLK-B2fYvVKPUbAE0SCU2tyqTKRdc_cVyk6sX_ec0rdyIeB1SI2HJogmJMCb9Y86oGlrgFoq15NKwPNXfTPeAFEmXssc3IsbQkfG1kZ6_6ICtMa33rDgsXvMPWTRM3_Rllx8ex=w400-h328) |
Seleccionar imagen y elegir opción de Adaptar Vector al mapa de Bits |
![](https://blogger.googleusercontent.com/img/a/AVvXsEg--Ls49mR9CXR39arm8PAYM4NjcrO_1PcJOkW7MnJ2vy0G4x9AraecjaDDxucHhvlvmUlwvPoVkhq2U2SZVMPTiBt2R1GyOMdLZI5msHXn5SQysSq6cdnRG7xH1BagsbqczRKqRc8G3aOrxnj4LjbYxnb05t07PeHmI1WhEO_K2qQuYQgENuOrPeVL=w400-h375) |
Modificar valores del 1 al 4, Preestrenar para ver resultado y luego Aplicar si quedamos satisfechos |
![](https://blogger.googleusercontent.com/img/a/AVvXsEj1KRfmdYwuTicAbdtKUGwo0SDTlcx-k84-Ubi090Kvywa3ff7KHRVl9msP3tByvGlcsBb1dYeji3rE4hzWN96RSAy3-c2iHAVYeM7AlkD-v2OTHxzeWMOL2daVWCDdrNMWLBr8_DuAWTsHgOfEAaG4RLpyMCpbAzCcROE0SvRBZr7OADUi_nJCMdTg=w400-h327) |
Desagrupamos vectores para editar dibujo |
![](https://blogger.googleusercontent.com/img/a/AVvXsEhyDfr6joQEEs1SGGD_0iqX_mYkPgIutFVfT54oNJJPNNtdF0iDR7jcDarQO2RVMt8JSmq3e1V733a7YW0PLL77YvC7RhAcECwh5JssaDOAJnMmG-mkz_ZtjhPGd0uI5lghQRRoA1dW0_kLgAmnn_c03gAyUxa5O3r5jGB7pf7_9P2zuZ0wvhKB3xHi=w400-h397) |
Vector desagrupado |
Ahora podemos editar el dibujo, editar o eliminar líneas, modificar puntos, etc. Es importante hacer una revisión completa del dibujo para eliminar elementos no deseados.
![](https://blogger.googleusercontent.com/img/a/AVvXsEhW9vdLRewIea6Gj2QQhoc9f8U5MkGSfLGzPYN5Ex_DXo7SFso-5f5QXgdbinNXCQfeuiml17Gi9Oo9bKk-O96tkidB2qsEG8SGoIKmWg6M0-qcVoRFtUSseZUJ6KahdNDa2M7OCAY24iygrCY8W-7hMZHomXGat-6Kap8PhUiRK5qhr0TWLoRAAZOK=w400-h342) |
rectángulo que no es parte del dibujo pero aparece en el proceso de vectorizado |
![](https://blogger.googleusercontent.com/img/a/AVvXsEiJv8ps-seo5Qa19X_WwOutju8m8T5LEW9AjDO2cjHWhFYQRUX5m4l9yGCNtFbzVJqX6w5j6FY3SVQumzuW2LqdUD9TMeSHOG1kuUrM7pkEGh4ItzhLFRnSF86bwO81ToYtqLAcyX2_ZyMYwYQexs00UzqGdRRH8Tq4_UQx6N2Z6J1mToBvsp8SpVF9=w400-h381) |
Con la opción edición de Nodo podemos editar lo vectores |
![](https://blogger.googleusercontent.com/img/a/AVvXsEg4pdAM6tEEXIPlbLT7nUBEIN-FnCKL3H5QZ5-NvWDO7fD_GQdiuy_i1O6p6PK8IsNzVkkvRcWxX6bRo1ulM26Oqi2QNNBNnclc2EULaqV3qk6P1a4_M6Y2-h0z66XLf4nX1kVVtZiC4L998AAnalSSHRBSk7xY14cOD-tYUfoPbASiJn259ifgkp_x=w315-h400) |

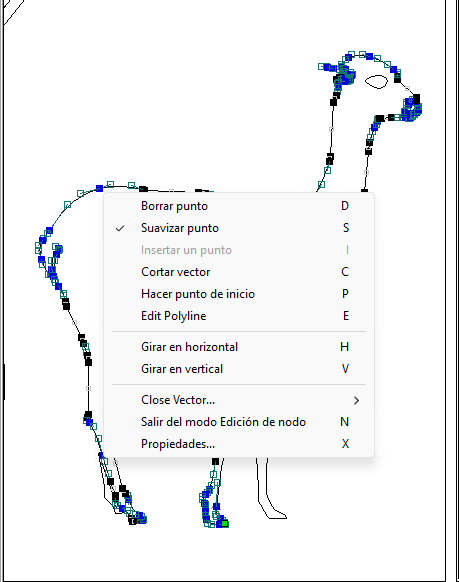

Modificar puntos según requerimientos de diseño |
