Guia para grabado laser utilizando laserweb

 En esta oportunidad vamos a realizar un grabado  láser utilizando nuestra CNC Popular, en un tutorial anterior se detalló como configurar el programa. Si aun no configuras el programa laserweb sigue el siguiente enlace

Recuerda que hay módulos láser con el enfoque fijo o enfoque graduable, el enfoque determina la distancia que debe haber entre el láser y el material, normalmente este dato lo proporciona el fabricante, sin embargo el usuario debe realizar pruebas para encontrar el valor preciso. Ver web del fabricante

En la siguiente imagen se muestra un ejemplo del enfoque

En el programa laserweb podemos importar el dibujo vectorizado en formato SVG/DXF o importar una imagen formato PNG, JPG,  y vectorizarla.

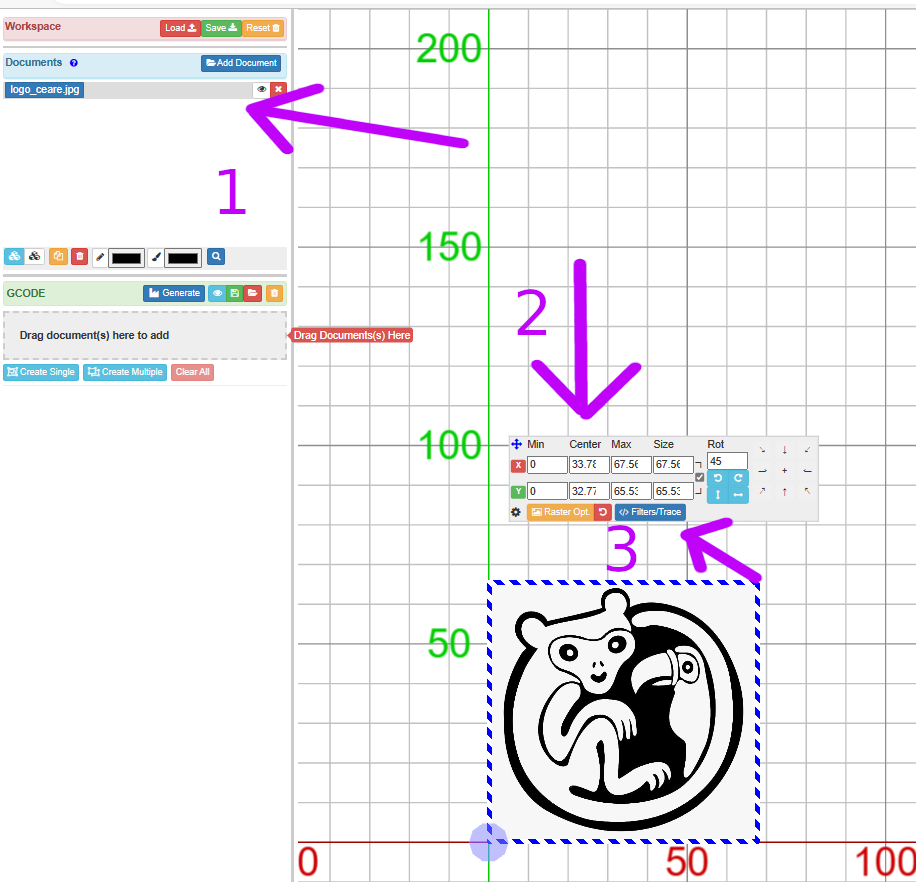

Para este ejemplo vamos a importar una imagen JPG, luego de importarla hacemos click en la imagen y nos aparecerá el recuadro señalado con la flecha en el punto 2 luego hacemos click  en Filters/Trace (punto 3)

Nos aparece el siguiente cuadro, hacemos click en Preview Trace

Ahora ya nos aparece la imagen vectorizada al lado derecho, hacemos click en Create vector, este paso puede demorar dependiendo de la complejidad de la imagen, una vez q termine hacemos click en la X para cerrar el recuadro

Ahora aparece un nuevo documento con el prefijo Traced, para facilitar el trabajo podemos borrar el archivo original

Arrastramos el documento creado donde dice Drag document here to add y en las opciones elegimos Laser Fill Path

Colocamos los valores según las características de nuestro láser y hacemos click en Generate

Cuando termine el proceso tendremos una previa del trabajo, se verá de color rojo la parte donde se realizará el grabado, hacemos click en el disket para guardar el archivo y ya podemos subirlo a nuestra CNC Popular
