Crear código para Eje rotatorio en CNC Popular

Paso 1.

Crear diseño 3D en Freecad (o cualquier programa similar)

Paso 2.

Crear nuevo documento en Aspire 9.5, elegir tipo de trabajo; "Rotary"

Abrir STL y procesar. Desbaste y acabado

Paso 3.

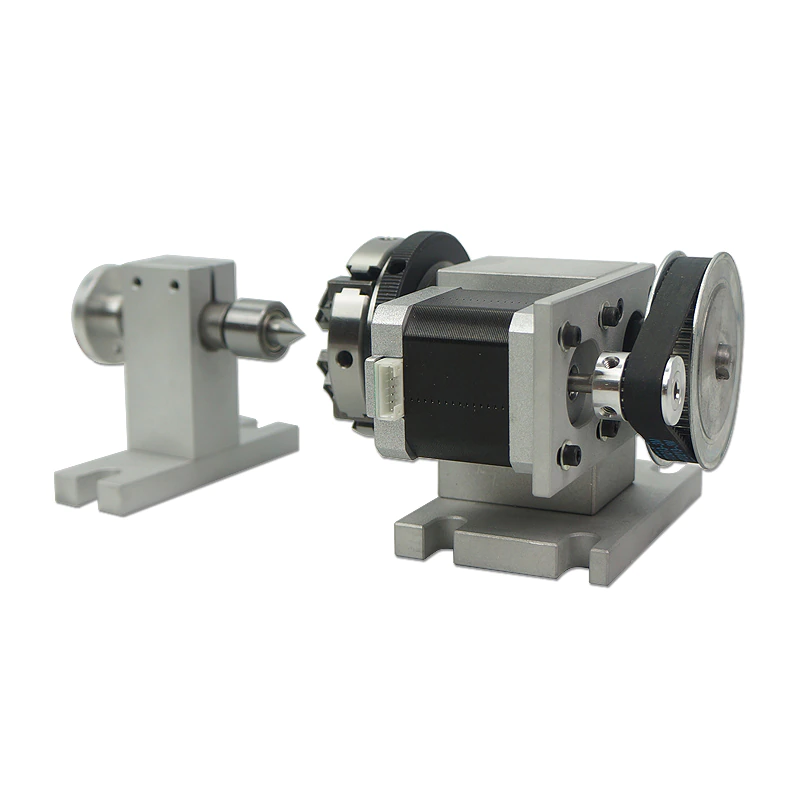

Conectar motor de Eje rotatorio en Eje Y. Determinar los pasos por mm para el torno.

Cada paso el motor gira 1.8°, una vuelta completa son 360°, 360/1.8 = 200 pasos necesarios para dar la vuelta. +

Los controladores tienen la opción de configurar micropasos para mayor precisión, en nuestro caso estamos trabajando con 8 micropasos. Ahora para dar la vuelta serian 200*8 = 1600 pasos.

El motor del torno tiene una reducción de 1:4. El total de pasos por vuelta sería 1600*4 =6400

Ahora debemos calcular la circunferencia del material. La fórmula es (2 * π * r). En nuestro ejemplo sería  2 * 3.1416 * 31 = 194.779

Para hallar los pasos/mm basta dividir 6400 / 194.779 = 32.857

Paso 4

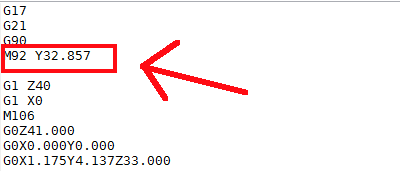

Agrega comando M92 Y32.857 al archivo GCODE

El valor será el que hemos calculado en el paso anterior

Paso 5

Enviar trabajo a CNC
